一、火探自動探火滅火系統概述
按圖紙要求，高低壓配電室處設置火探管式自動探火及滅火裝置進行保護?；鹛焦苁阶詣犹交鸺皽缁鹧b置采用局部淹沒式滅火方式，對上述設備室內布置的機柜內部電纜及電氣設備進行保護。
火探自動探火/滅火裝置的工作原理是當火患發生時，距離火源上部1米范圍經充壓的火探管-薄弱處在一定溫度下爆破，從而引發火探裝置啟動并釋放滅火介質到保護區域，達到自動探火、滅火的目的。
二、火探自動探火滅火系統設計方案
1、系統設計依據招標文件、招標圖紙《建筑設計防火規范》(GB50016-2006)《火力發電與變電站設計防規范》(GB50229-2006)《火探管自動探火滅火裝置設計、施工及收規范》(DBJ04-231-2005)《二氧化碳滅火劑》(GB4396-1984)、《鋼質無縫氣瓶》(GB5099-1994)《二氧化碳滅火系統及部件通用技術條件》(GB16669-1996)《滅火器壓力指示器通用技術條件》(GA 92-1995)

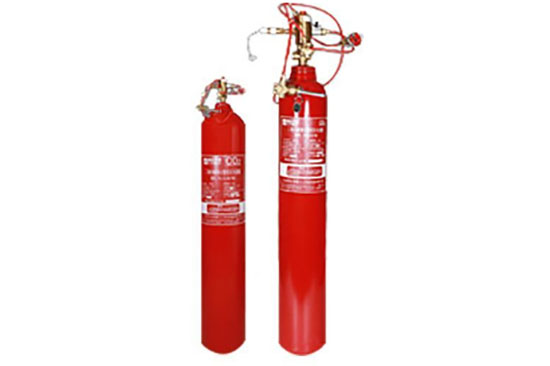

火探管式自動探火消防器材
三、火探自動探火滅火系統組成與系統功能
火探自動探火及滅火系統是由瓶、瓶頭閥及能釋放滅火劑的火探管組成。
火探自動探火及滅火系統的主要工作原理是由一根與其連接在一起的經充壓的火探管進行探火并將滅火介質通過火探管本身(直接系統)或(間接系統)釋放到被保護區域?；鹛焦苁歉呖萍碱I域開發的新品種，是一種高科技非金屬合成品。它集長時間抗漏，柔韌性及有效的感溫性于一體，在一定溫度范圍內爆破，噴射滅火介質或傳遞火災信號。火探裝置又分為直接系統和間接系統。直接系統把火探管直接連接到滅火劑容器上，并將火探管置于靠近或在火源-可能發生處的上方，同時沿火探管的諸多探測點，(線型進行探測，一旦著火時，火探管在受熱溫度-高處被軟化并爆破，滅火劑通過火探管的爆破孔釋放出，準確地撲向火源的裝置。間接系統把火探管通過容器閥連接到滅火劑容器上，將火探管置于靠近或在火源-可能發生處的上方，同時沿火探管的諸多探測點，(線型)進行探測，一旦著火時，火探管在受熱溫度-高處被軟化并爆破，利用火探管中的壓力下將，打開容器閥，通過釋放管把滅火介質釋放出來。另外在不需電源的情況下，火探裝置通過自身儲壓壓力的變化可以輸送信號至消防報警控制盤發揮報警的功能。
火探管式自動探火滅火系統
四、火探數量設計
1. 火探管式自動探火滅火裝置的滅火劑設計用量應按下式計算：M=Q×V
式中M-------火探管式自動探火滅火裝置的滅火劑設計用(kg)
Q-----每個單位容積所需滅火劑的-(kg/m3)
V-------防護區的容積(m3)
2. 滅火劑的實際用量應按下算： G =P×N G≥M
式中G-----滅火劑的實際用量(kg)
P-----單個火探管式自動探火滅火裝置貯存容器的滅火劑充裝量(kg)
N-----火探管式自動探火滅火裝置貯存容器的數量
M-----火探管式自動探火滅火裝置的滅火劑設計用量(kg)
系統接口
火探裝置一旦報警，將通過系統所配置的報警器發出報警音提示工作人員查看現場火情， 并將報警信號通過開關量信號由模塊傳輸至火災報警系統。
火探系統運行的可靠性
1.獨特的滅火效果，能有效地把火患撲滅在萌芽狀態。
2.裝置釋放時，無需使用電源。
3.-適合無人值守而需重點保護的設備和場所。
4.探測反應時間快速，減少因火患蔓延所造成的損失。
5.火探管不受任何位置的影響，可伸進各種復雜易燃空間設備中。
6.因滅火劑的用量少，可減少對周圍環境的污染和破壞。
7.非全淹沒式，釋放時不會傷害被保護區域的人員。
8.不會因油、灰塵等的影響而導致誤報或誤釋放。
9.該裝置沒有電器部件，裝置不受振動或沖撞而影響操作功能。
10.釋放前，人員無需先檢查是否誤報警后，再啟動釋放。
11.消防器材安裝簡便，不占用戶的有限空間。
